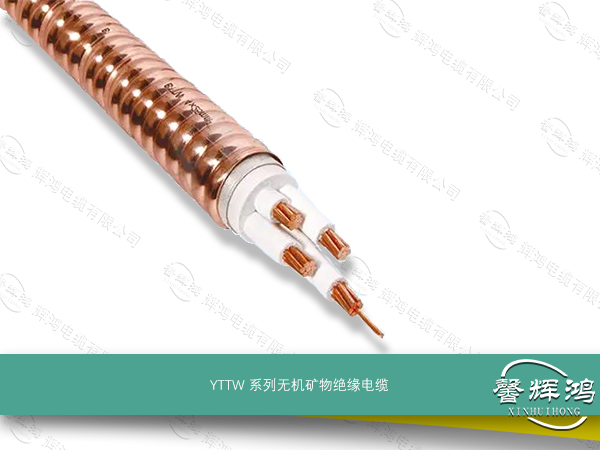

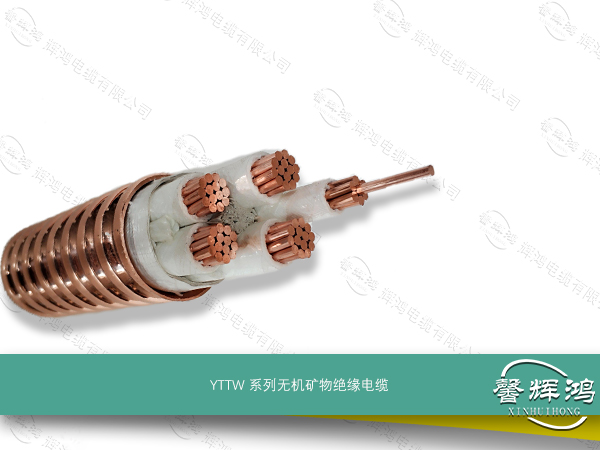

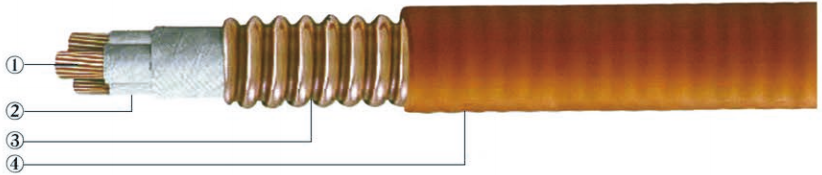

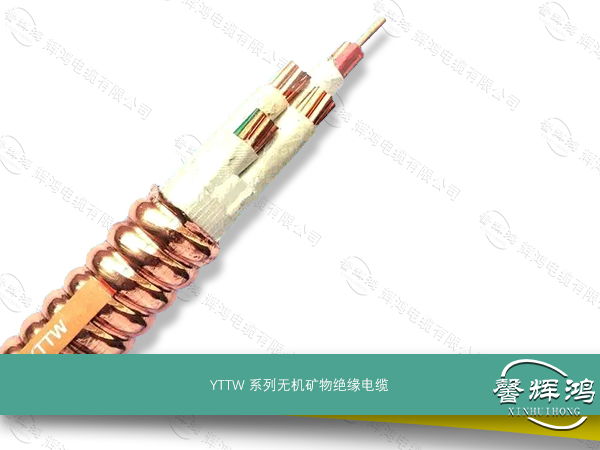

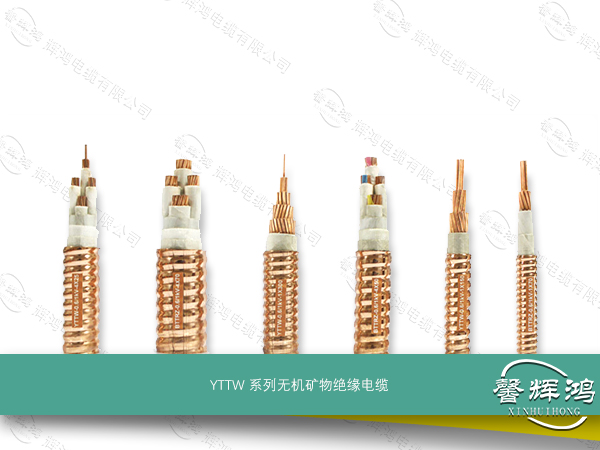

YTTW系列无机矿物绝缘电缆结构

     ①电缆导体：由多股铜线绞合而成，具有良好的弯曲特性。

     ②绝缘层：采用耐高温、不燃烧的无机绝缘材质。

     ③金属护套：铜质及铜合金或不锈钢材料，经过特殊加工有良好的弯曲特性，并可作为接地线。

     ④外护套：采用低烟无毒的塑性材质，有良好的防腐蚀特性。

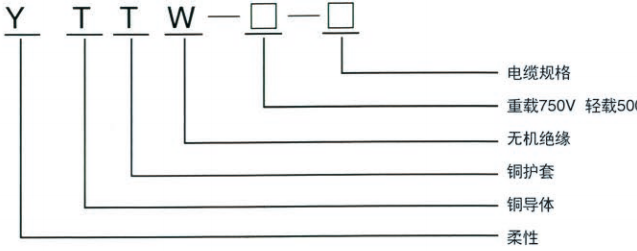

 YTTW系列无机矿物绝缘电缆的型号

     例1：YTTW-500-4X95

     表示：4芯轻载体4根95mm2截面的防火电缆

     例2：YTTW-750-3X120+1X70

     表示：3+1 芯重载3根120mm2加1根70mm2截面的防火电缆

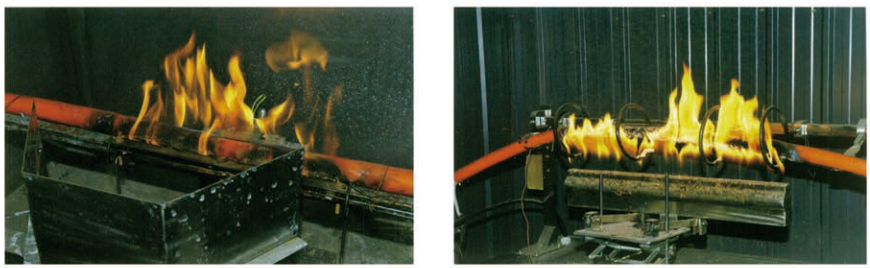

 YTTW系列无机矿物绝缘电缆的耐火特性

     1、按GB12666.6

           A、类在火焰温度950°C 中燃烧相间及相与外护套之间施加750V的电压，历时90mim绝缘不损坏。

           B、类在火焰温度750°C -800°C 中燃烧相间及相与外护套之间施加750V的电压，历时90mim绝缘不损坏。

     2、按英国BS6387标准，防火电缆能满足以下要求：

          A级650°C 3h

          B级750°C 3h

          C级950°C 3h

          S级950°C 20min

          绝缘不损坏。

 YTTW系列无机矿物绝缘电缆的电气特性

     1、稳定绝缘电压：0.6/1KV;

     2、额定工作电压：轻载500V，重载750V;

     3、额定电源：单芯25A-1800A， 多芯16A-500A;

     4、绝缘电阻：绝缘电阻≥1000MΩ·KM，电缆长度小于100M，则绝缘电阻≥10000MΩ;

     5、工作耐压：500V 等级电缆和750V等级电缆分别施加2000V和2500V电压，历时15min，施加在芯线与芯线，芯线与铜护套之间，不应发生击穿。

 YTTW系列无机矿物绝缘电缆的优势

     1、防火性能优异

           耐火等级不仅能满足国标GB12666.6 A类950°C， 90min (还可满足英国BS6387-1994k规定的A级650°C3h; B级750°C 3h; C级950°C  3h要求) ;同时在燃烧中还能耐受水喷与机械撞击。

     2、连续长度长

           管是单芯，还是多芯电缆，其长度能满足供电话长度需要，极限长度可达2000m。

     3、截面大

           单芯电缆截面左可达1000mm²;多芯电缆可达240mm²。

     4、具有柔性

           电缆可以盘在电缆盘上，其弯曲半径≥20D。D为电缆半径。

     5、燃烧时无烟无毒

           绝缘采用无机材料(不燃烧体)，燃烧时不会产生任何有害气体，更不会发生2次污染，称得上是环保绿色产品。

     6、过载能力大

           电缆不仅截流量大，而且具有较大的过载能力，根据布线要求，通常电缆表面温度≤70 °C 。若布线不可触摸，也不可与燃烧建筑材料相接触，电缆护套温度可达105 °C ，过截时防火电缆允许工作温度可达205°C。

     7、耐腐蚀

           有机绝缘耐火电缆有时需穿塑料管或铁管，塑料很容易老化变脆，铁管易锈蚀，防火电缆是铜护套不采穿管，铜护套耐腐蚀性好。

     8 、无电磁干扰

           防火电缆与信号，控制等电缆电线在同一竖并敷设时，防火电缆在铜护套的屏蔽下，不会对信号、控制电缆传输的信息产生干扰。

     9、安全性好

           防火电缆除了在火焰中正常供电，起动灭火设备，减少火灾损失，同时对人身体安全也特别可靠，其铜护套是良导体，是最好的接地线，耐温度，且不易老化，他的寿命比有机绝缘电缆提高许多倍，在正常工作状态下，其寿命可能与其建筑物等同。

     10、使用寿命长

           无机绝缘材料，耐温度，且不易老化，他的寿命比有机绝缘电缆提高许多倍，在正常工作状态下，其寿命可以与其建筑物等。

     11、运输安装简单

           柔性防火电缆的运输和安装包括安装配件近似于普通电缆，较简单。

     12、经济性好

           柔性防火电缆，由于制作工艺先进，安装简单，在同等条件下其综合费用比矿物绝缘电缆的费用明显降低。
