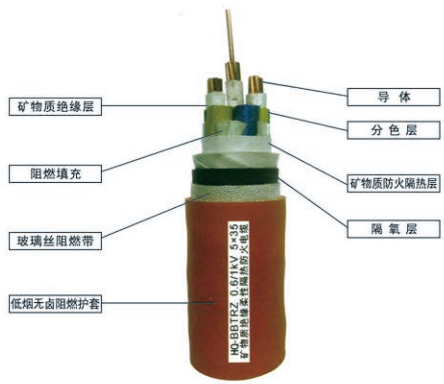

产品结构

 产品特性

     由于BBTRZ柔性矿物绝缘防火电缆在材料研究上实现了质的突破，使得其在电性能、安全性、节能性、易施工性、经济性等方面均具备更多优势，主要总结如下：

     1、电性能

        1.1 载流量大

        根据报告，以3*95平方规格为例，在环境温度30°C、 导线温度90°C、 空气中敷设条件下、相关电缆的载流值为：

               BBTRZ柔性矿物电缆340A MT 2009-0976 ( 国家电线电缆监督检验中心的专项检测)

               BTTZ刚性矿物电缆267A GB/T16895.15-2002 ( 金属护套70°C、相当于导体90°C)

               BTTZ刚性矿物电缆335A ( 金属护套105C.相当于导体125°C)

               XLPE交联电缆298A GB/T16895. 15-2002

              EPR乙丙橡胶298A

              PVC电缆238A (工作温度70°C)

        由此可见，同等条件BBTRZ电缆的载流值更大，其导体工作温度90°C时的额定载流值，基本相当于BTTZ电缆工作温度125C时的载流值水平，远高于其他电缆。

        1.2 耐电压等级高

        BBTRZ电缆遵循国标GB/T 12706标准，耐电压等级为1000V；而BTTZ 电缆遵循国标GB/T 13033标准，耐电压等级为750V，对冲击电压(常规电压的4-6倍)的耐受性较差，严重影响到使用寿命。

     2、安全性

        2.1 材质绝缘性好

        BBTRZ电缆采用无机非金属材料做绝缘与护套，且有多层绝缘保护结构，防火的同时更兼防水性，因而绝缘性能优异。

        2.2 线路可靠性高

        BBTRZ 电缆多芯结构最大可做到300mm²，且可以连续大长度定制(理论上可无限长)，无需中间接头，因而电缆的整体性较好，且克服了单根单芯的缺陷。

        2.3接地更安全

        BTTZ电缆采用铜护套作为接地，在电气界一直存在重大争议，其可能遭受的瞬间电流破坏、短路时的电流随着金属结构向其他金属结构传导等，一直是较大的安全隐患问题。BBTRZ电缆回归传统电缆原理，采用专门的接地线，安全无后顾之忧。

     3、节能性

        3.1 电容性电流泄露极低

        当前国家正在发展低碳经济，对公共建筑的节能都有极严格的要求。据江苏、广东等省建筑电气学会、电气情报网所做的专项研究, BTTZ等电缆的铜芯铜护套结构类似-一个非常大的电容器，实测已发现最大的容性泄露电流值达60安倍之多，这相当于一 -个功率达20Kw的世大电炉在不间断地消耗能源!这仅仅是一组回路，在多组回路的情形下，能耗之巨可想而知！BBTRZ电缆因无机非金属的绝缘与护套结构，只有三根主线对接地线的微小容性电流，其值在几至几十毫安水平，基本可以忽略不计。

        3.2 无功损耗少

        BBTRZ电缆载流值大、导线发热量低，多芯大截面结构完全抵消电磁效应，因此，热场、磁场等无功损耗远低于BTTZ等电缆。

     4、易施工性

        4.1 施工简便可靠

        刚性电缆本身非常硬，中间接头过多，且存在绝缘问题， 施工难度非常大，需要专门的工艺、专门的人员、专门的附件。专门的工装、专门的检测，而且极易出现绝缘不达标的风险，经常致使大幅度拖延工期的局面出现。BBTRZ电缆柔性，最小弯曲半径为6D，基本与普通电缆敷设工艺相同，因而施工非常简便、有效、可靠。

        4.2节省宝贵空间

        BTTZ等电缆工作温度高，不能与其他电缆同槽敷设，其大截面的单根单芯结构会形成多根电缆的排列，且其专用的接头外径很大(至少是电缆外径的3倍)，因此占用空间大、使用成本高。BBTRZ电缆经合理选型，可以与普通电缆同槽敷设，节省空间、 易于防护，而且非常美观。

        4.3 适宜各种敷设方式

        刚性矿物电缆因内外的金属材料、大截面单根单芯结构、接头外径大、及硬度太硬等问题，一般只能采取支架明敷的敷设方式，不适宜采取穿管、埋设等方式，对现场安装环境会提出极高要求和制约。BBTRZ电缆因为结构特点，可以适应各种通用敷设方式。

     5、经济性

        5.1 价格相对优势

        BBTRZ电缆因为结构特点，用铜量较少，因此在铜材料高价位(当前电解铜每吨六万左右)时，价格BTTZ等电缆更有优势。

        5.2 附件大大节省

        刚性矿物电缆要用到大量专用的中间连接器与终端接头，这些附件昂贵，而且这是巨大的隐性成本，招标时并没体现，但在施工过程中，施工方不得不大量地增补材料！BBTRZ电缆因为回归传统的电缆生产工艺，理论上可以按照实际需求的最大长度定制，因此无需中间接头，终端也只要普通的铜鼻子压接即可，因此，附件成本几乎可以忽略不计！

        5.3 施工成本节省

        BBTRZ电缆的施工工期与施工成本，均相当于刚性矿物绝缘电缆的十分之一。因刚性矿物绝缘电缆的金属外护套结构所限：

           Ⅰ.  运行发热量大，必须单独敷设，且加装防护措施，这会直接增加专用桥架、梯架的成本，而且占用建筑物的实际有效使用空间，大大增加安装的空间成本身；

           Ⅱ. 电缆本身仍然非常“硬”，且绝缘层极其怕水湿性等侵蚀，对连接部位的施工工艺要求极高，大大增加施工难度、耗材使用以及电缆的”段损“风险；

           Ⅲ. 电缆施工完成后，因绝缘值等检测不达标的风险很大，极容易造成施工反复、工期拖延，增加可预见的风险与时间成本。
