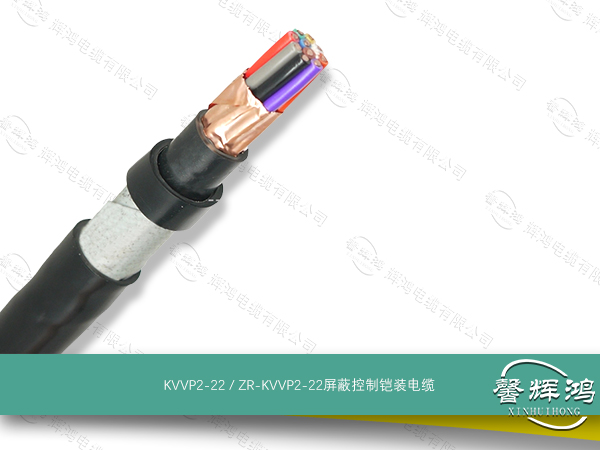

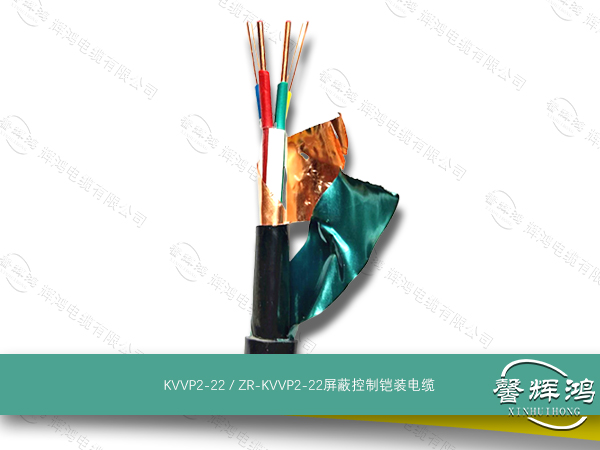

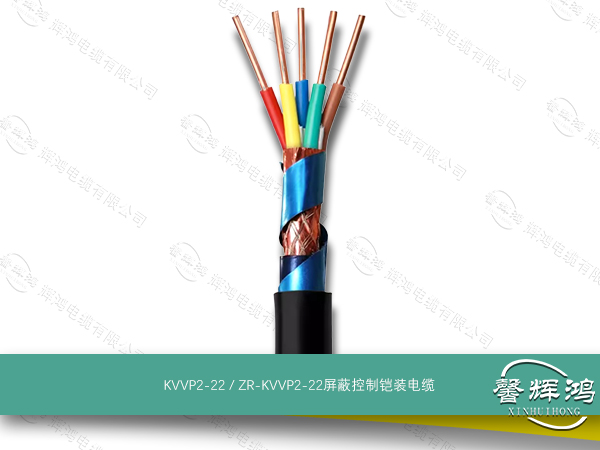

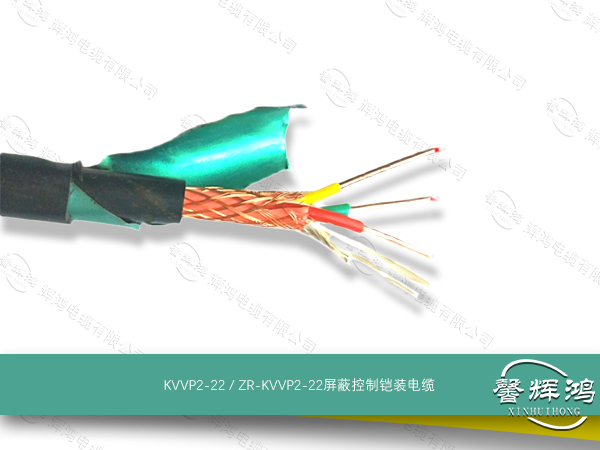

KVVP2-22 / ZR-KVVP2-22屏蔽控制铠装电缆

KVVP2-22 / ZR-KVVP2-22屏蔽控制铠装电缆 - 概述

KVVP2-22表示铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆，具有钢带铠装层，以增加电缆的机械强度，提高防侵蚀能力，保护电缆不被破坏。适用于额定电压450/750V及以下控制、信号、保护及测量系统接线之用。主要用于防电磁波干扰、需要有屏蔽和能承受较大机械外力的固定场所。

7*24h快速报价热线： 13308649322

在线询价

产品简介 / Introduction

常见型号 / COMMON MODELS

常见型号
KVV / KVV22 / KVVP / KVVP2-22 / ZR-KVVP2-22

产品详情 / product details

简介

KVVP2-22屏蔽控制铠装电缆特点：

1、具有铜带屏蔽层，避免外界因素对电缆内传送的信号带来的干扰；

2、具有钢带铠装层，以增加电缆的机械强度，提高防侵蚀能力，保护电缆不被破坏。

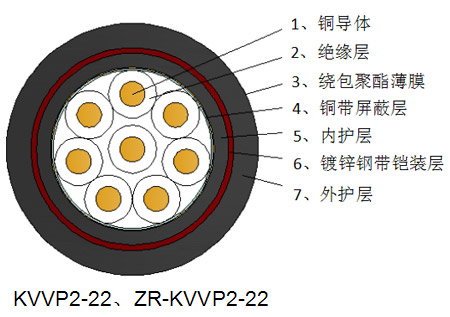

结构示意图


名称含义

K ----控制电缆；

VV ----聚氯乙烯绝缘、聚氯乙烯护套；

P2 ----铜带屏蔽；

22 ----钢带铠装

使用说明

　1、工频额定电压U₀/U为450/750V。　　

　2、电缆导体的允许长期最高工作温度为70℃。　　

　3、电缆敷设时环境温度应不低于0℃，若环境温低于0℃时，应对电缆进行预热。　　

　4、电缆的推荐允许弯曲半径如下：　　

　5、无铠装电缆，应不低于电缆外径的6倍；　　

　6、铠装或铜带屏蔽电缆，应不低于电缆外径的12倍；　　

　7、屏蔽软电缆，应不低于电缆外径的6倍。　

型号名称使用范围

型号	产品名称	电压（V）	芯数	标称截面（mm²）	适用范围
KVV	阻铜芯聚氯乙烯绝缘聚氯乙烯护套电缆	450 / 750	4-37	0.75-10	敷设在室内，电缆沟、管道等固定场合
KVV₂₂	铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装电缆	450 / 750	4-37	0.75-10	敷设在室内，电缆沟、管道直埋等能承受较大机械外力的固定场合
KVVP	阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套电缆	450 / 750	4-37	0.75-10	敷设在室内，电缆沟、管道等要求屏蔽的固定场合
KVVP₂₂	铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装屏蔽控制电缆	450 / 750	4-37	0.75-10	敷设在室内，电缆沟、管道等要求抗干扰的固定场合
KVVR	铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆	450 / 750	4-37	0.75-10	敷设在室内，有移动要求的场合
KVVRP	铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆	450 / 750	4-37	0.75-10	敷设在室内，有移动屏蔽要求的场合
ZCKVV	阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆	450 / 750	4-37	0.75-10	敷设在室内，电缆沟、管道等要求阻燃的固定场合
ZCKVV₂₂	铜芯聚氯乙烯绝缘聚氯乙烯护套编织钢带铠装控制电缆	450 / 750	4-37	0.75-10	敷设在室内，电缆沟、管道等要求抗干扰的固定场合
ZCKVVP	铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆	450 / 750	4-37	0.75-10	敷设在室内，电缆沟、管道等要求阻燃的固定场合
ZCKVVR	铜芯聚氯乙烯绝缘聚氯乙烯护套编织控制电缆	450 / 750	4-37	0.75-10	敷设在室内，有移动和阻燃要求的场合。
ZCKVVRP	铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆	450 / 750	4-37	0.75-10	敷设在室内，有移动屏蔽和阻燃要求的场合

KVVP22，KVVP2-22钢带铠装控制电缆规格型号技术参数表

芯数及导体标称截面 mm2	导体结构	绝缘厚度		铜带厚度	钢带厚度	护套厚度		电缆近似外径		电缆近似重量
	NO./фmm	mm		mm	mm	mm		mm		kg/km
	-	450/750V	0.6/1kV	-	-	450/750V	0.6/1kV	450/750V	0.6/1kV	450/750V	0.6/1kV
2×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	11.0	12.4	189	228
2×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	11.3	12.7	202	242
2×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	12.2	13.2	236	265
2×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.5	1.8	13.4	14.0	287	306
2×4	1/2.25	0.8	1.0	1×0.05	2×0.2	1.5	1.8	14.4	15.8	340	387
2×6	1/2.76	0.8	1.0	1×0.05	2×0.2	1.5	1.8	15.4	16.8	404	454
2×10	7/1.35	1.0	1.0	1×0.05	2×0.2	1.7	1.8	19.2	19.4	598	607
3×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	11.3	12.8	207	249
3×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	11.7	13.1	223	266
3×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	12.6	13.7	264	295
3×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.5	1.8	13.9	14.5	328	348
3×4	1/2.25	0.8	1.0	1×0.05	2×0.2	1.5	1.8	14.9	16.4	397	450
3×6	1/2.76	0.8	1.0	1×0.05	2×0.2	1.5	1.8	16.0	17.5	483	538
3×10	7/1.35	1.0	1.0	1×0.05	2×0.2	1.7	1.8	20.1	20.3	727	736
4×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	11.9	13.5	230	278
4×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	12.3	13.8	250	299
4×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	13.4	14.4	300	335
4×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.5	1.8	14.8	15.4	379	400
4×4	1/2.25	0.8	1.0	1×0.05	2×0.2	1.5	1.8	15.9	17.5	466	526
4×6	1/2.76	0.8	1.0	1×0.05	2×0.2	1.5	1.8	17.2	18.7	574	638
4×10	7/1.35	1.0	1.0	1×0.05	2×0.2	1.7	1.8	21.7	21.9	877	886
5×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	12.5	14.2	255	308
5×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	12.9	14.6	278	334
5×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	14.2	15.3	338	377
5×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.5	1.8	15.8	16.4	433	455
5×4	1/2.25	0.8	1.0	1×0.05	2×0.2	1.5	1.8	17.0	18.7	538	407
5×6	1/2.76	0.8	1.0	1×0.05	2×0.2	1.5	1.8	18.4	20.1	671	743
5×10	7/1.35	1.0	1.0	1×0.05	2×0.2	1.7	1.8	23.4	23.6	1033	1044

芯数及导体标称截面 mm2	导体结构	绝缘厚度		铜带厚度	钢带厚度	护套厚度		电缆近似外径		电缆近似重量
	NO./фmm	mm		mm	mm	mm		mm		kg/km
	-	450/750V	0.6/1kV	-	-	450/750V	0.6/1kV	450/750V	0.6/1kV	450/750V	0.6/1kV
6×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	13.2	15.0	278	336
6×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	13.6	15.4	305	365
6×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	15.0	16.2	373	415
6×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.5	1.8	16.8	17.4	482	505
6×4	1/2.25	0.8	1.0	1×0.05	2×0.2	1.5	1.8	18.2	20.0	604	679
6×6	1/2.76	0.8	1.0	1×0.05	2×0.2	1.5	1.8	19.7	21.5	770	852
6×10	7/1.35	1.0	1.0	1×0.05	2×0.2	1.7	1.8	25.2	25.4	1195	1207
7×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	13.2	15.0	286	346
7×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	13.6	15.4	316	378
7×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	15.0	16.2	389	432
7×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.5	1.8	16.8	17.4	508	531
7×4	1/2.25	0.8	1.0	1×0.05	2×0.2	1.5	1.8	18.2	20.0	644	721
7×6	1/2.76	0.8	1.0	1×0.05	2×0.2	1.5	1.8	19.7	21.5	827	912
7×10	7/1.35	1.0	1.0	1×0.05	2×0.2	1.7	1.8	25.2	25.4	1291	1302
8×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	13.8	15.7	313	380
8×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	14.3	16.3	347	416
8×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	15.8	17.1	430	4778
8×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.5	1.8	17.8	18.4	567	592
8×4	1/2.25	0.8	1.0	1×0.05	2×0.2	1.7	1.8	19.8	21.3	740	809
8×6	1/2.76	0.8	1.0	1×0.05	2×0.2	1.7	1.8	21.4	23.0	939	1012
8×10	7/1.35	1.0	1.0	1×0.05	2×0.2	1.7	1.9	27.0	27.2	1440	1452
10×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	15.3	17.5	368	448
10×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	16.0	18.2	410	492
10×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	17.8	19.2	513	569
10×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.7	1.8	20.6	20.8	702	711
10×4	1/2.25	0.8	1.0	1×0.05	2×0.2	1.7	1.8	22.5	24.3	896	981
10×6	1/2.76	0.8	1.0	1×0.05	2×0.2	1.7	1.9	24.5	26.3	1143	1233
10×10	7/1.35	1.0	1.0	1×0.05	2×0.2	1.7	2.0	31.3	31.9	1766	1809
12×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	15.7	17.9	396	482
12×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	16.3	18.6	445	533
12×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	18.2	19.6	561	621
12×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.7	1.8	21.1	21.3	775	784
12×4	1/2.25	0.8	1.0	1×0.05	2×0.2	1.7	1.8	23.0	24.9	1000	1093
12×6	1/2.76	0.8	1.0	1×0.05	2×0.2	1.7	1.8	25.2	27.0	1288	1387
14×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	16.2	18.6	430	523
14×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	16.9	19.3	485	581
14×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	18.9	20.4	617	681
14×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.7	1.8	22.0	22.2	858	868
14×4	1/2.25	0.8	1.0	1×0.05	2×0.2	1.7	1.8	24.0	26.0	1117	1220
14×6	1/2.76	0.8	1.0	1×0.05	2×0.2	1.7	1.8	26.3	28.3	1447	1558

芯数及导体标称截面 mm2	导体结构	绝缘厚度		铜带厚度	钢带厚度	护套厚度		电缆近似外径		电缆近似重量
	NO./фmm	mm		mm	mm	mm		mm		kg/km
	-	450/750V	0.6/1kV	-	-	450/750V	0.6/1kV	450/750V	0.6/1kV	450/750V	0.6/1kV
16×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	16.8	19.3	466	567
16×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	17.6	20.1	527	631
16×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.5	1.8	19.7	21.3	675	744
16×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.7	1.8	22.9	23.1	944	954
19×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	17.5	20.1	508	617
19×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.5	1.8	18.3	20.9	578	691
19×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.7	1.8	21.0	22.2	764	821
19×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.7	1.8	24.0	24.2	1051	1062
24×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.5	1.8	19.7	22.7	609	740
24×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.7	1.8	21.0	23.6	715	832
24×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.7	1.8	23.7	25.1	925	994
24×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.7	1.8	27.3	27.5	1284	1296
27×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.7	1.8	20.4	23.1	666	787
27×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.7	1.8	21.4	24.1	764	889
27×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.7	1.8	24.2	25.6	994	1067
27×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.7	1.8	27.9	28.1	1390	1402
30×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.7	1.8	21.0	23.7	711	841
30×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.7	1.8	22.0	24.8	818	953
30×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.7	1.8	24.9	26.4	1070	1148
30×2.5	1/1.78	0.8	0.8	1×0.05	2×0.2	1.7	1.9	28.7	29.1	1504	1530
37×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.7	1.8	22.2	25.2	815	965
37×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.7	1.9	23.4	26.4	943	1100
37×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.7	1.8	26.5	28.1	1245	1336
37×2.5	1/1.78	0.8	0.8	1×0.05	2×0.5	2.0	2.0	31.3	32.5	2121	2121
44×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.7	1.8	24.4	27.8	939	1114
44×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.7	1.9	25.7	29.3	1090	1285
44×1.5	1/1.38	0.7	0.8	1×0.05	2×0.2	1.7	2.0	29.3	31.5	1446	1579
44×2.5	1/1.78	0.8	0.8	1×0.05	2×0.5	2.0	2.1	34.7	36.1	2457	2473
48×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.7	1.8	24.7	28.2	989	1174
48×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.7	1.9	26.0	29.7	1152	1358
48×1.5	1/1.38	0.7	0.8	1×0.05	2×0.5	1.7	2.0	29.7	33.1	1833	1992
48×2.5	1/1.78	0.8	0.8	1×0.05	2×0.5	2.0	2.1	35.2	36.6	2601	2617
52×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.7	1.9	25.3	29.1	1045	1254
52×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.7	1.9	26.7	30.4	1220	1438
52×1.5	1/1.38	0.7	0.8	1×0.05	2×0.5	2.0	2.0	31.0	33.9	1980	2103
52×2.5	1/1.78	0.8	0.8	1×0.05	2×0.5	2.2	2.2	36.5	77.7	2790	2799
61×0.75	1/0.97	0.6	0.8	1×0.05	2×0.2	1.7	1.9	26.6	30.6	1170	1405
61×1	1/1.13	0.6	0.8	1×0.05	2×0.2	1.7	2.0	28.0	32.2	1373	1632
61×1.5	1/1.38	0.7	0.8	1×0.05	2×0.5	2.0	2.1	32.7	35.9	2214	2370
61×2.5	1/1.78	0.8	0.8	1×0.05	2×0.5	2.2	2.2	38.5	39.7	3143	3143
